TRILBLOK
Damwanden trillen met een Hyrax trilblok
Hyrax trilblokken voor graafmachines van 8 tot 45 ton. Met de DK40-B damwandklem van 350 kN plaats je stalen damwanden efficiënt en veilig. Direct uit voorraad.
Damwanden trillen in drie stappen
Trilblok monteren
Monteer het Hyrax trilblok op de graafmachine via de CW-snelwissel. Sluit de hydraulische slangen aan en controleer de olieflow en werkdruk.
Damwandklem positioneren
Installeer de DK40-B damwandklem onder het trilblok. De hydraulische klem grijpt de stalen damwand vast met 350 kN en houdt deze stevig in positie.
Damwand indrijven
De hoogfrequente trillingen brengen de damwand moeiteloos in de grond. Zelfs tot 10 meter onderwater. Het trilblok schakelt in een handomdraai om naar grondverdichting.

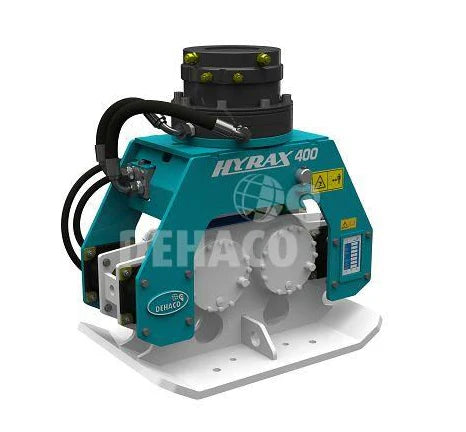

Hyrax 400 trilblok
Voor graafmachines van 8 tot 18 ton
De Hyrax 400 is het meest veelzijdige trilblok in de Hyrax-serie. Met een bedrijfsklaar gewicht vanaf 512 kg combineert het een relatief laag gewicht met een ongekend hoge slagkracht. Damwanden, beschoeiing en funderingspalen gaan sneller de bodem in, zelfs tot 10 meter onder water.
DK40-B damwandklem
De DK40-B is een hydraulische damwandklem die als accessoire op alle Hyrax trilblokken kan worden gemonteerd. Met een klemkracht van 350 kN (circa 35 ton) maakt deze klem het mogelijk om stalen damwanden efficiënt en veilig te plaatsen. Uitgerust met een ingebouwd veiligheidsventiel.
Hoe werkt een trilblok?
Een trilblok zet hydraulische energie om in hoogfrequente trillingen. Die trillingen verminderen de wrijving tussen de paal of damwand en de grond, zodat het materiaal door eigen gewicht (en de trillingskracht) de bodem in zakt.
Excentrische massa
Tegenover elkaar draaiende excentrieken genereren een gerichte verticale trilling. De frequentie (3000 RPM) en het statische moment bepalen de slagkracht in kN.
IDP System
Het Intelligent Dual Power System laat je de draairichting van de hydromotoren eenvoudig omschakelen. Zo stem je het trilblok optimaal af op de klus: indrijven of verdichten.
Safety Belt System
Een ingebouwd veiligheidssysteem dat voorkomt dat het trilblok losslaat van de graafmachine. Voldoet aan de strengste veiligheidsnormen in de GWW-sector.
Toepassingen van een Hyrax trilblok
Welke Hyrax past bij jouw graafmachine?
De Hyrax 400 dekt 8 tot 18 ton. Voor zware funderingswerken op graafmachines van 22 tot 45 ton is de Hyrax 950 de juiste keuze.
| Specificatie | Hyrax 400 | Hyrax 950 |
|---|---|---|
| Gewichtsklasse drager | 8 - 18 ton | 22 - 45 ton |
| Gewicht bedrijfsklaar | 512 - 620 kg | 1224 - 1386 kg |
| Gewicht standaard | 452 kg | 1035 kg |
| Werkdruk | 200 bar | 200 bar |
| Oliehoeveelheid | tot 230 l/min | 230 l/min |
| Slagkracht | hoog | 240 kN |
| Frequentie | 3000 RPM | 3000 RPM |
| Onderwater | tot 10 m | tot 10 m |
| DK40-B damwandklem | Compatibel | Compatibel |
Antwoorden op vragen over trilblokken
Wat is een trilblok? ∧
Een trilblok is een hydraulisch aanbouwdelenstuk voor graafmachines dat hoogfrequente trillingen genereert. Het wordt gebruikt om damwanden, beschoeiing en funderingspalen in de grond te drijven, en voor grondverdichting. In tegenstelling tot een heikop of palenrammer slaat een trilblok niet op het materiaal maar brengt het trillingen de grond in, waardoor de wrijving afneemt en het materiaal zakt.
Hoe werkt een trilblok? ∧
Een trilblok bevat tegenover elkaar draaiende excentrische massa's die aangedreven worden door de hydrauliek van de graafmachine. Deze excentrieken genereren een gerichte verticale trilling. De trillingen verminderen de wrijving tussen de paal of damwand en de omliggende grond, zodat het materiaal door het eigen gewicht en de trillingskracht de bodem in zakt. De frequentie (bij Hyrax 3000 RPM) en het statische moment bepalen de slagkracht.
Welk trilblok past bij mijn graafmachine? ∧
De keuze hangt af van het gewicht van je graafmachine en de snelwissel-aansluiting (CW-systeem):
- Hyrax 125 - voor minigravers van 1,2 tot 2,5 ton (CW05)
- Hyrax 400 - voor graafmachines van 8 tot 18 ton (CW10/CW30)
- Hyrax 950 - voor zware graafmachines van 22 tot 45 ton (CW30/CW40)
Twijfel je welke Hyrax bij jouw machine past? Bel Frank op 06 53147713 voor advies op maat.
Kan ik een trilblok ook voor grondverdichting gebruiken? ∧
Ja. De Hyrax-trilblokken (vanaf de Hyrax 250) zijn in een handomdraai omschakelbaar van indrijven naar grondverdichting. Onder het trilblok wordt een trilplaat gemonteerd in plaats van een damwandklem of paalmuts. Hetzelfde trilblok gebruik je dus zowel voor funderingswerk als voor het verdichten van zand, grind en grond.
Wat kost een Hyrax trilblok? ∧
De prijs van een Hyrax trilblok is afhankelijk van het model, de gekozen opties (rotatie, damwandklem, paalmuts) en de specifieke configuratie voor jouw graafmachine. Omdat we direct vanuit eigen voorraad leveren en Nederlands fabricaat aanbieden, kunnen we scherpe prijzen leveren. Vraag een vrijblijvende offerte aan via het contactformulier of bel 06 53147713.
Zijn Hyrax trilblokken geschikt voor onderwater werk? ∧
Ja. De Hyrax-serie is ontworpen voor het indrijven van palen en damwanden tot 10 meter onder water. De trilblokken zijn volledig afgedicht en bestand tegen de zware omstandigheden in waterbouwkundige projecten. Dit maakt de Hyrax geschikt voor kadeconstructies, brugfunderingen en andere infra-projecten in en langs het water.
